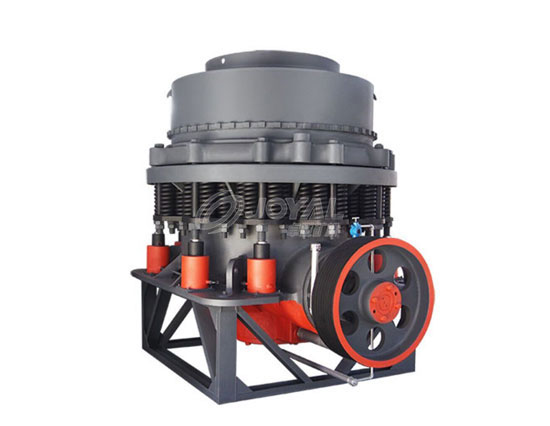

ZYC復合圓錐破碎機
產品簡介：
ZYC系列復合圓錐破碎機，可應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等。破碎腔型：C ——粗碎腔型；M ——中碎腔型；F ——細碎腔型；EF——超細碎腔型。
應用領域： ZYC系列復合圓錐破碎機，可應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。
適用物料： ZYC系列復合圓錐破碎機，適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等。
工作原理
工作時，由電動機通過三角帶、主機帶輪、傳動軸、小錐齒輪、大錐齒輪帶動外銅旋轉，破碎圓錐軸心線在外銅的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
技術參數
| 規格 | 腔型 |
給 料 尺 寸 (mm) |
排 料 口 尺 寸 (mm) |
電 機 功 率 |
開路破碎，對應排礦口的生產能力(t/h) 閉邊排料口 |
|||||||||
| 6 | 10 | 13 | 16 | 19 | 22 | 25 | 38 | 51 | 64 | |||||
| ZYC600 | C | 95 | 10 | 37-45 | 20 | 25 | 30 | 35 | 45 | 50 | 76 | |||
| M | 72 | 6 | 37-45 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | |||
| ZYC1000 | C | 160 | 13 | 90-110 | 80 | 100 | 135 | 150 | 175 | 235 | ||||
| M | 115 | 10 | 90-110 | 65 | 75 | 90 | 120 | 135 | 150 | |||||
| F | 80 | 8 | 90-110 | 52 | 62 | 72 | 78 | 115 | ||||||
| EF | 50 | 6 | 90-110 | 50 | 55 | 65 | 70 | 102 | ||||||
| ZYC1200 | C | 180 | 13 | 110-132 | 115 | 135 | 150 | 180 | 200 | 260 | ||||
| M | 130 | 10 | 110-132 | 100 | 110 | 120 | 135 | 165 | 175 | |||||
| F | 90 | 10 | 110-132 | 80 | 105 | 110 | 140 | |||||||
| EF | 60 | 6 | 110-132 | 60 | 74 | 105 | 110 | 130 | ||||||
| ZYC1380 | C | 215 | 19 | 185-220 | 200 | 220 | 260 | 350 | 440 | |||||
| M | 160 | 16 | 185-220 | 155 | 180 | 200 | 220 | |||||||
| F | 115 | 13 | 185-220 | 150 | 190 | 210 | 230 | |||||||
| EF | 76 | 8 | 185-220 | 122 | 148 | 185 | 200 | |||||||
| ZYC1500 | C | 235 | 22 | 185-220 | 265 | 310 | 420 | 525 | 580 | |||||
| M | 175 | 19 | 185-220 | 215 | 240 | 265 | 320 | |||||||
| F | 130 | 13 | 185-220 | 180 | 210 | 235 | 255 | 275 | ||||||
| EF | 90 | 10 | 185-220 | 148 | 178 | 200 | 220 | |||||||
| ZYC1680 | C | 267 | 22 | 250-300 | 330 | 390 | 525 | 655 | 725 | |||||
| M | 203 | 16 | 250-300 | 230 | 270 | 300 | 330 | |||||||
| F | 140 | 13 | 250-300 | 185 | 225 | 265 | 340 | |||||||
| EF | 95 | 10 | 250-300 | 180 | 220 | 260 | 335 | |||||||
以上產量按破碎中等硬度的石灰石測定
